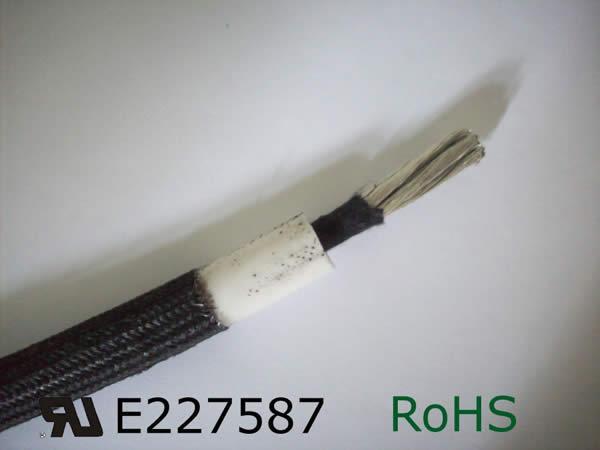

Cable de alta tensión UL 3664
El cable de alta tensión UL 3664puede ser usado para cableado interno. Consta de un aislante de silicona y un conductor de cobre estañado, plateado o niquelado. Su voltaje nominal es 15000VAC y su temperatura de trabajo varía entre -60°C y 180°C. Además, este producto puede ser manufacturado color en blanco, azul, rojo, negro, café, amarillo, verde, transparente o amarillo/verde.
Especificaciones técnicas| Conductor | Aislante | Características eléctricas | |||
| Calibre AWG mm² | Construcción del conductor NO.x Φ mm | Diámetro mm | Grosor del aislante mm | Diámetro total mm | Máxima resistencia del conductor a 20℃ Ohm/Km |
| 1.5 | 30/0.25 | 1.56 | 3.4 | 8.4 | 13.7 |
| 2.5 | 49/0.25 | 2.06 | 8.8 | 8.21 | |
| 4 | 56/0.30 | 2.60 | 9.4 | 5.09 | |
| 6 | 84/0.30 | 3.60 | 10.4 | 3.39 | |
| 10 | 84/0.40 | 4.60 | 11.4 | 1.95 | |
| 16 | 126/0.40 | 5.70 | 12.5 | 1.24 | |
| 25 | 196/0.40 | 7.1 | 13.9 | 0.795 | |
| 35 | 276/0.40 | 8.5 | 15.3 | 0.565 | |
| 50 | 396/0.40 | 10.3 | 17.1 | 0.393 | |
| 70 | 556/0.40 | 12.4 | 19.2 | 0.277 | |
| 95 | 751/0.40 | 14.5 | 21.3 | 0.210 | |
| 120 | 956/0.40 | 16.0 | 22.8 | 0.164 | |
| 185 | 1473/0.40 | 19.8 | 26.6 | 0.102 | |
| 240 | 1910/0.40 | 24.0 | 30.8 | 0.817 | |
| 400 | 3185/0.40 | 26.3 | 4.06 | 34.5 | 0.049 |
